주식회사 소풍에서는 어떤 큐비클부속을 사용할까?
큐비클은 공장에서 제작하여 현장에 시공하는 방법으로 공사가 진행됩니다. 화장실칸막이공사에 사용되는 하드웨어를 우리는 큐비클부속이라고 합니다.
여러가지 큐비클부속에 대한 각각의 이름과 제품번호, 규격에 대한 정보를 제공합니다.
화장실 큐비클 부속상세페이지에 자제한 설명이 있습니다.
화장실문 도어잠금쇠(T-520S, T-420F), 흰지(큐비클경첩, T-510P), 브라켓(T-370A), 화장실옷걸이(T-130G), 받침대(T-460S) 큐비클부속의 종류들을 확인 할 수 있습니다.
Guek Young T Series

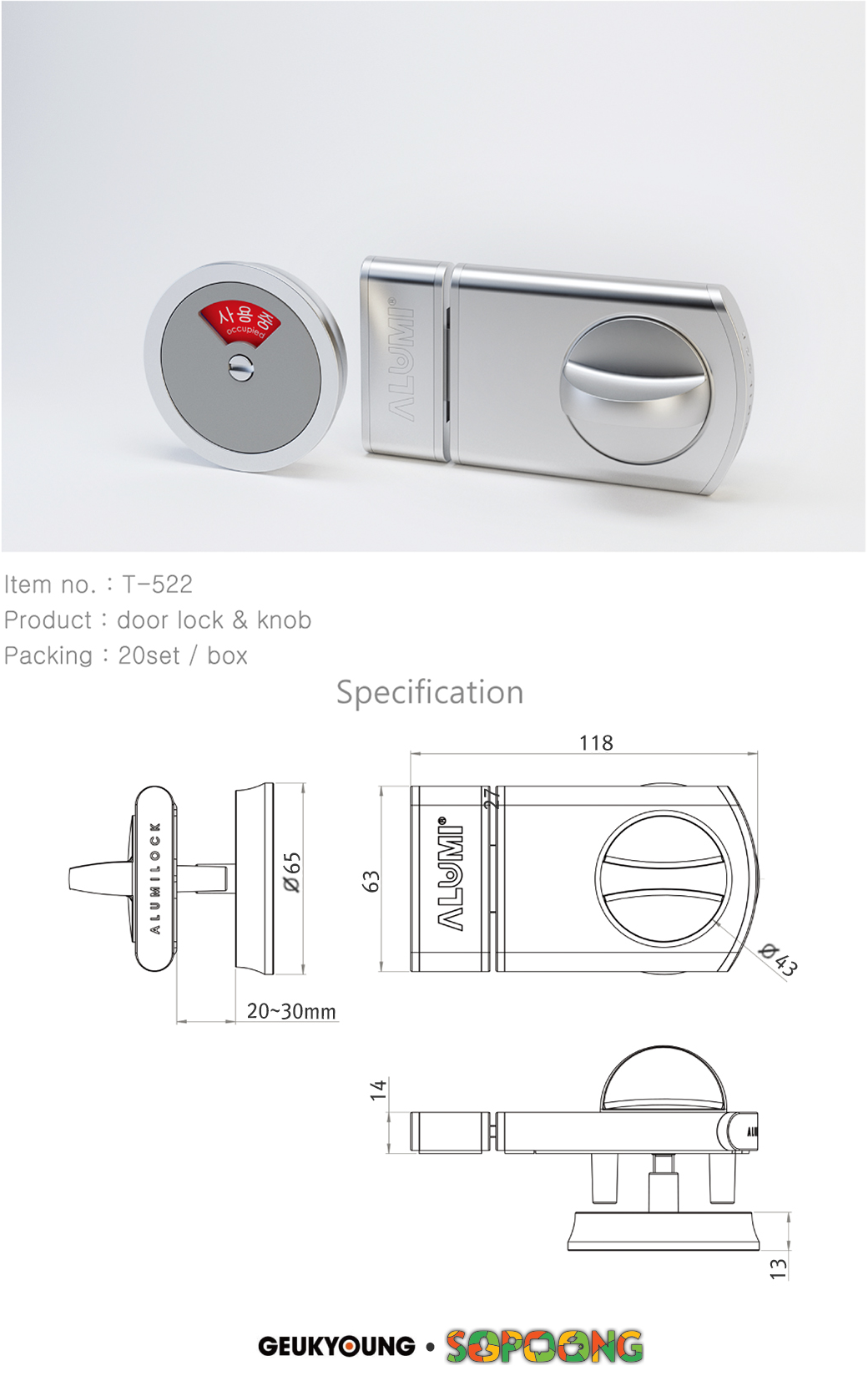

T – 522, 잠금쇠, door lock
– 제품명 : 레바잠금쇠 (상품개선형)
– 제품번호 : T-522
– 적용판넬 : 20mm ~ 30mm
– 재질 : 아연합금, ABS
– 표면처리 : 사틴크롬, ABS도장
※ 이미지 자료 다운로드 시 마우스 우 클릭 사용.
잠금쇠, door lock

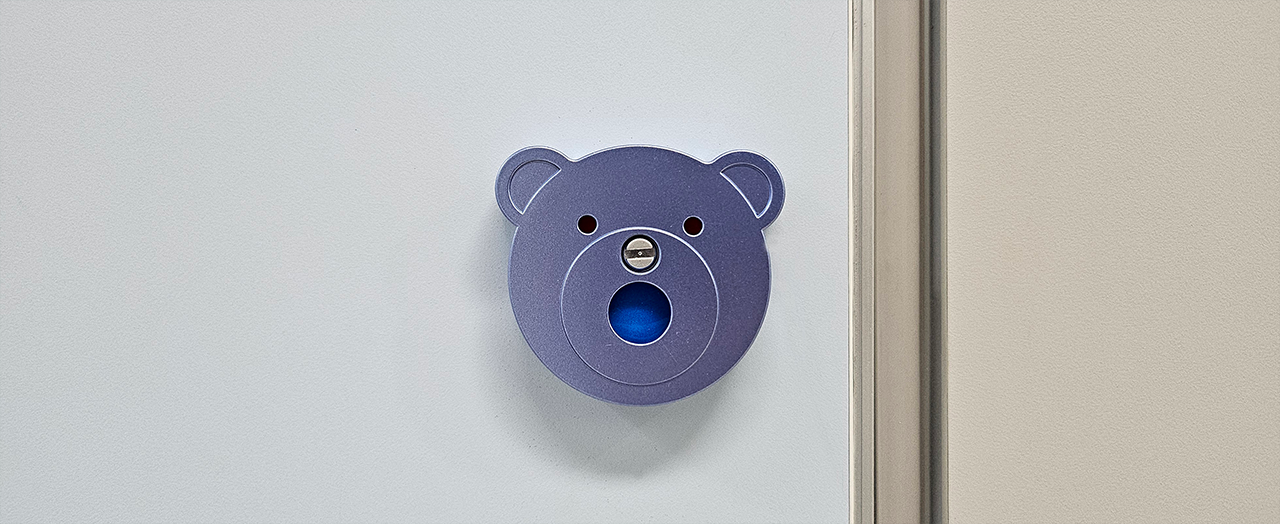

잠금쇠(잠금장치) : 화장실 문을 잠그는 장치는 회전형태를 기본으로 사용하는 레바형 잠금쇠(T-522)가 있고, 사용중 표시창의 형태에 따라 원형모양(T-522), 사각모양(T-4200 Primium)과 어린이용(T-420D)으로 사용하는 곰돌이모먕 등이 있습니다.
장애인화장실 잠금쇠는 보통 막대형(T-420F), 걸고리형태의 잠금장치를 사용합니다.
T – 420F, 잠금쇠, door lock
– 제품명 : 항균 잠금쇠 (걸고리형)
– 제품번호 : T-420F
– 적용판넬 : 20mm ~ 30mm, (12mm 주문)
– 재질 : 아연합금
– 표면처리 : 사틴크롬

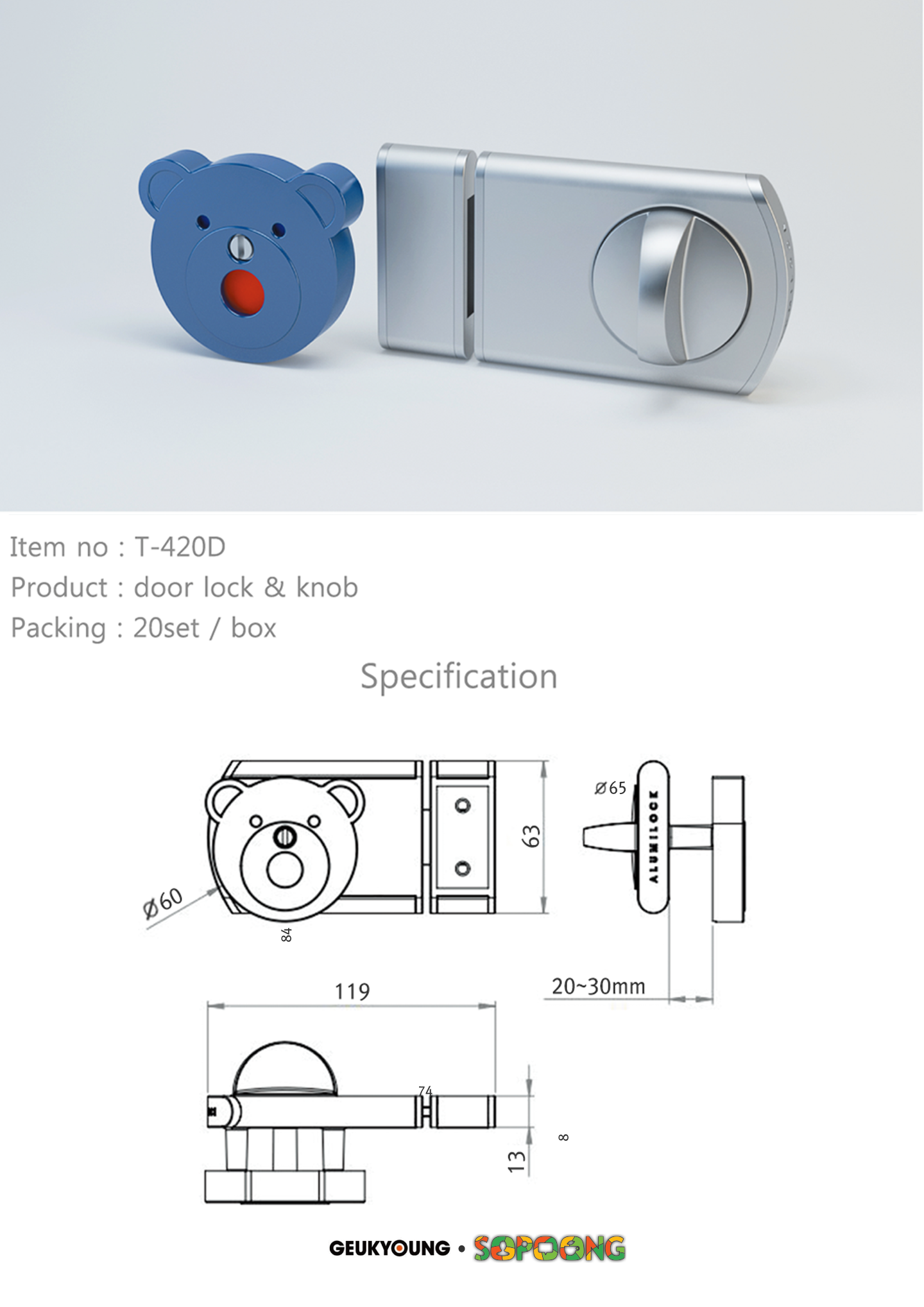

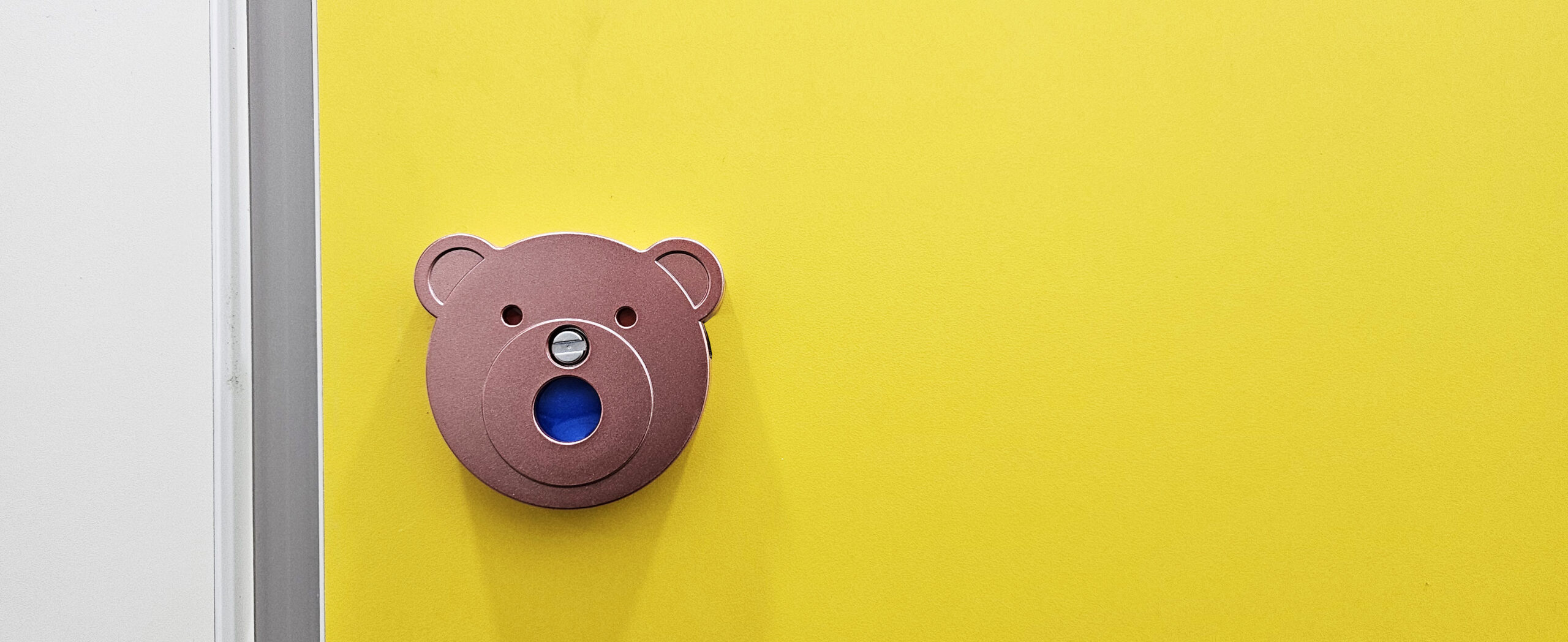

T – 420D, 어린이 큐비클 잠금쇠, Kid door lock
– 제품명 : 항균 잠금쇠 (걸고리형)
– 제품번호 : T-420D
– 적용판넬 : 20mm ~ 30mm, (12mm 주문)
– 재질 : 아연합금
– 표면처리 : 사틴크롬

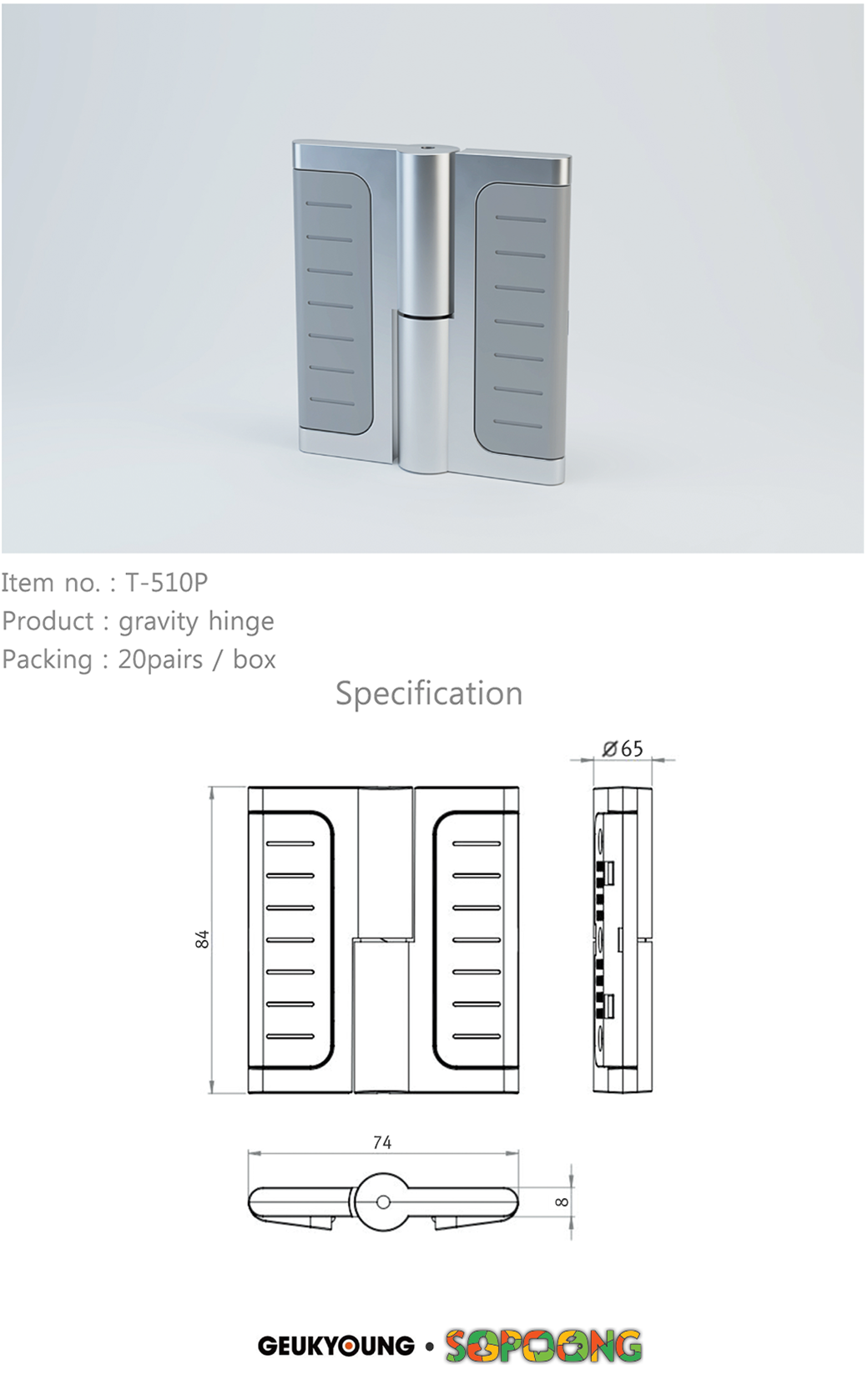

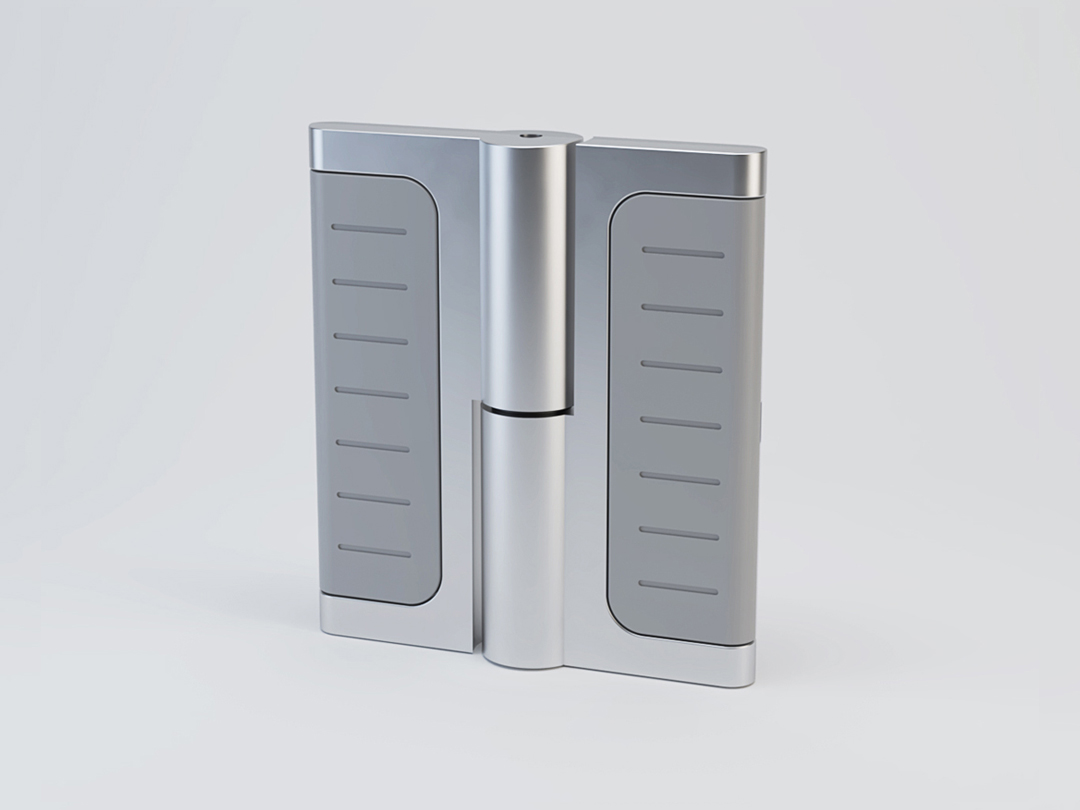

T – 510P, 흰지, 경첩, gravity hinge
– 제품명 : 좌우겸용 힌지
– 제품번호 : T-510P, (좌,우 겸용)
– 적용판넬 : 20mm ~ 30mm, (12mm 주문)
– 재질 : 아연합금
– 표면처리 : 사틴크롬
흰지, 경첩, gravity hinge
경첩(힌지) : 화장실 문(Door)과 칸막이(쪽판)를 경첩을 사용하며 설치하고 여닫을 수 있게 하는 큐비클부속입니다. 매입용 겹첩, 좌측용 경첩, 우측용 경첩, 좌우겸용 등 다양한 형태가 있습니다.
엣날에는 경첩을 흰지라고 했고 요즘도 큐비클업계에 몸담고 있는 분들은 휜지라고 합니다.

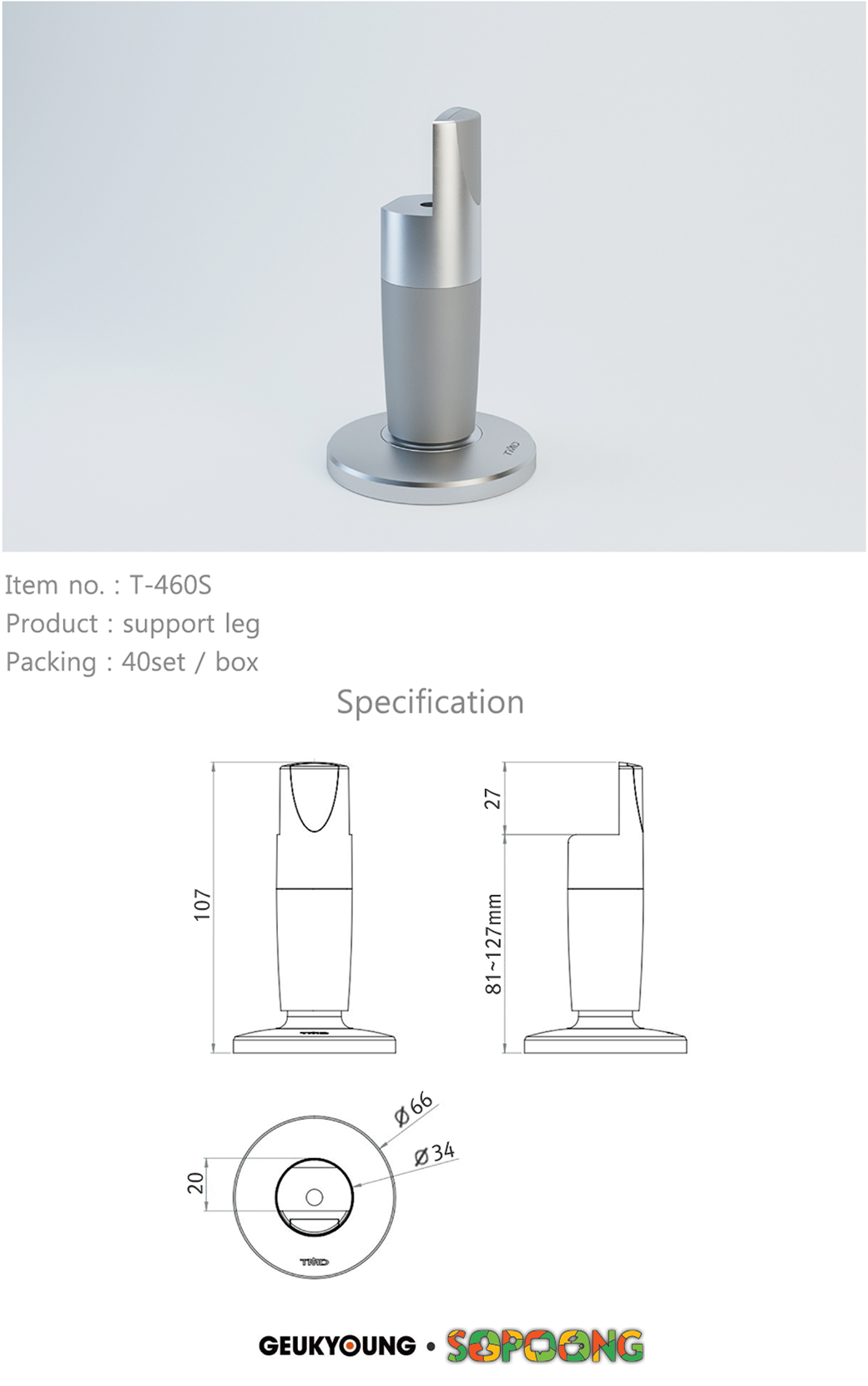

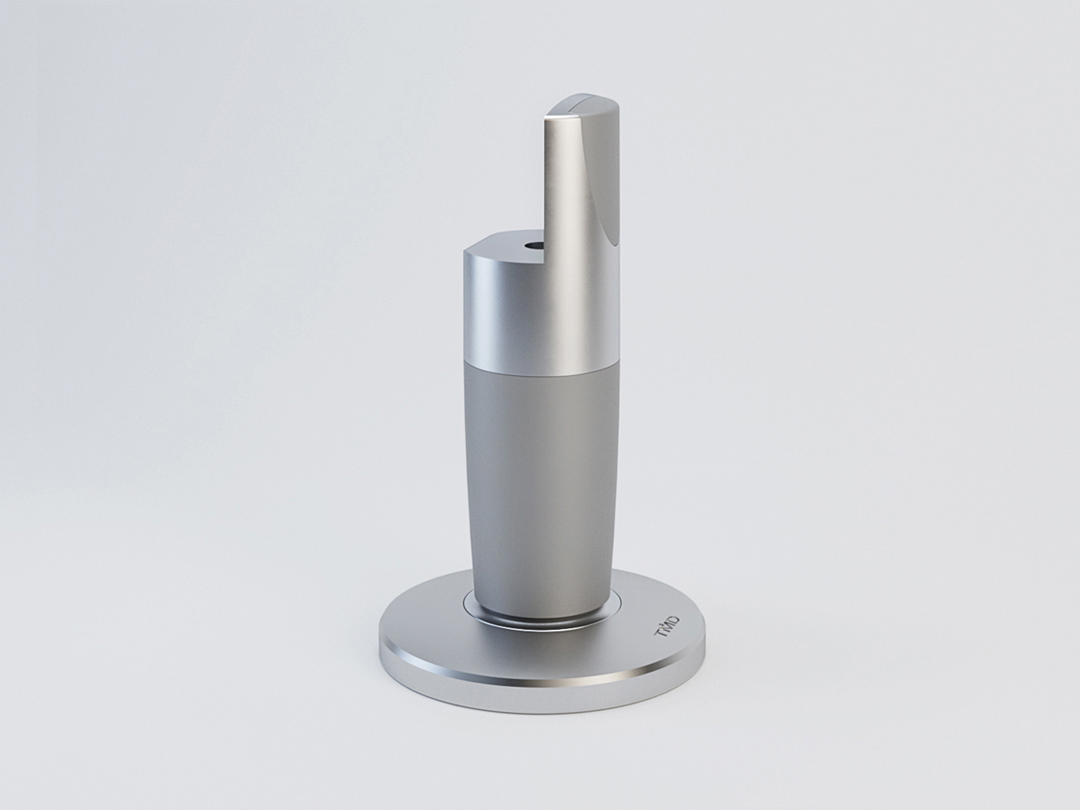

T – 460S, 받침대, support leg
받침대, support leg
받침대(다리발) : 화장실칸막이를 설치하기 위해 바닥에 사용하는 다리모양의 받침대를 이야기합니다.
스첸 걸레받이를 설치하는 경우에는 아이자 다리발를 사용합니다.
받침대 기능 :
화장실칸막이공사 받침대 부속은 바닥 타일 위에 큐비클 받침대를 사용하거나 걸레받이(스테인레스)를 사용하여 시공합니다.
화장실칸막이 받침대는 50mm ~ 120mm 높이로 작업이 가능합니다.
화장실칸막이공사 이후 바닥에 물구배 상황을 파악 후 높이를 조정하여 화장실칸막이 받침대를 사용합니다.

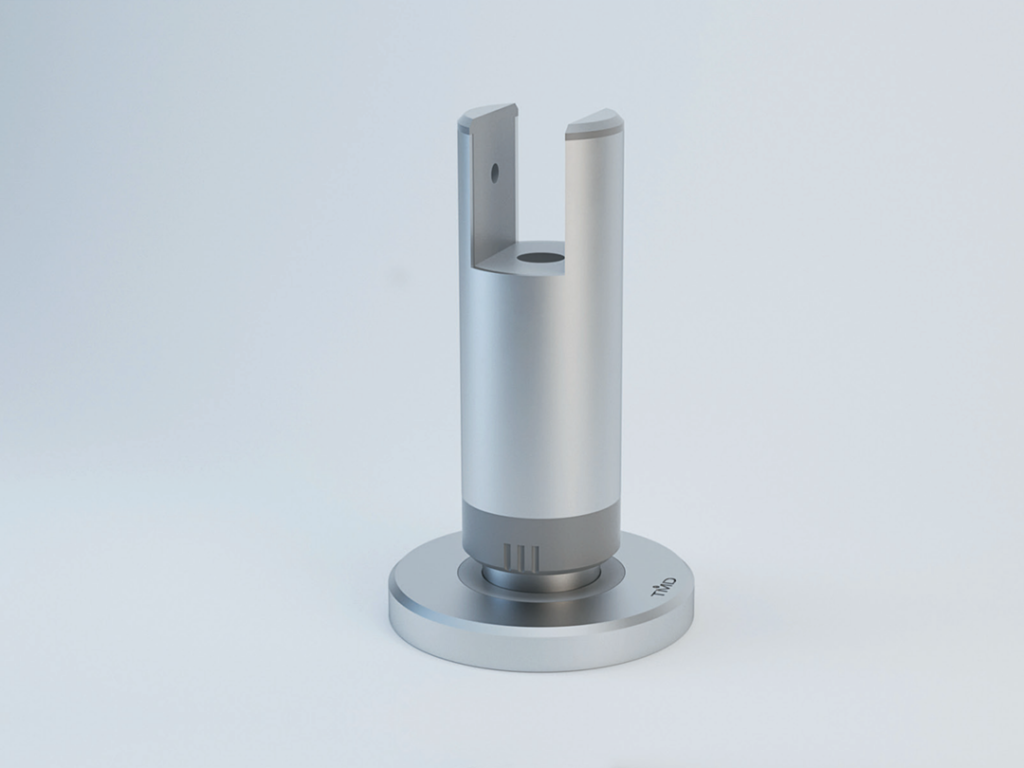

T – 460, 받침대, support leg
현재 단종된 모델입니다.

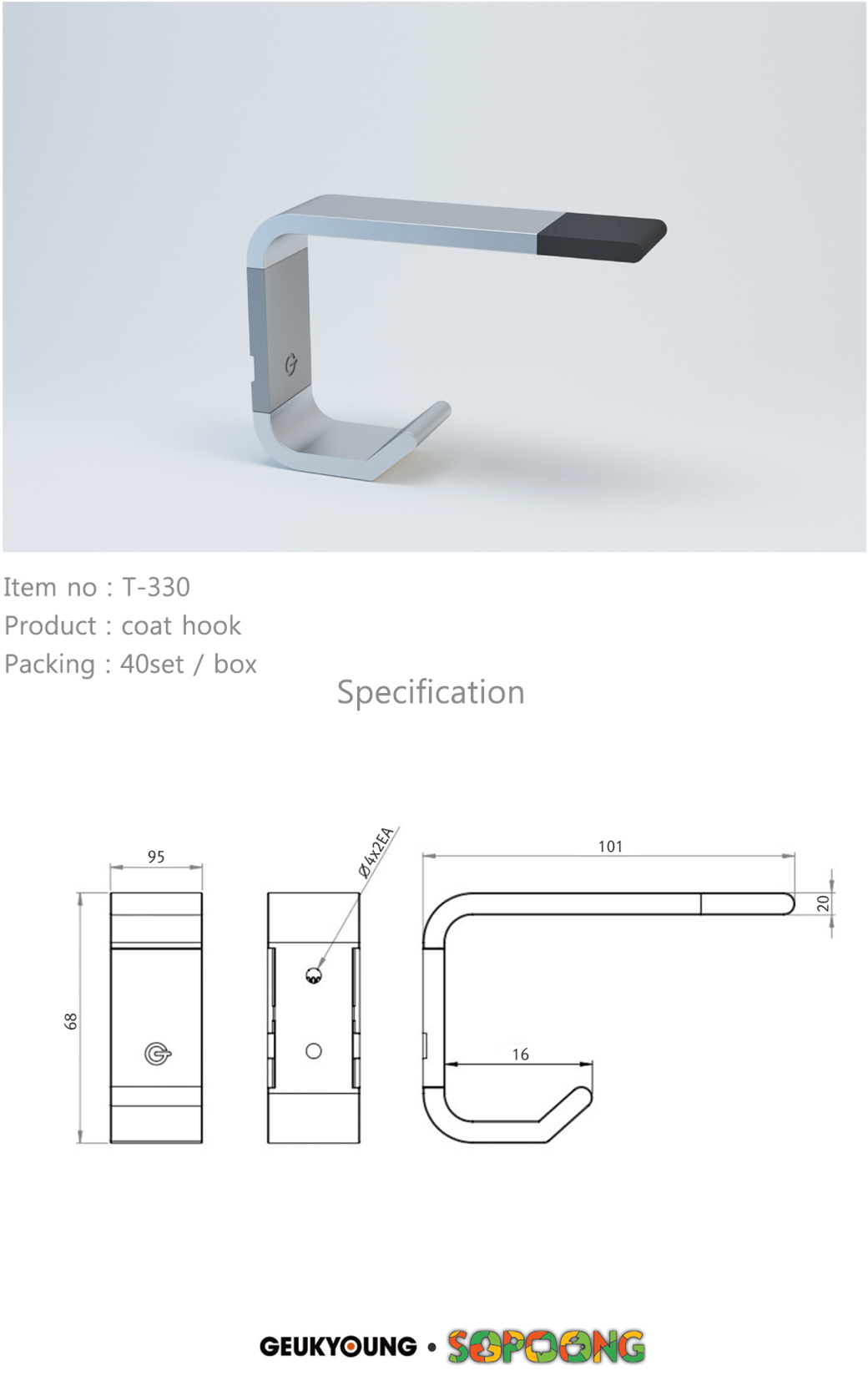

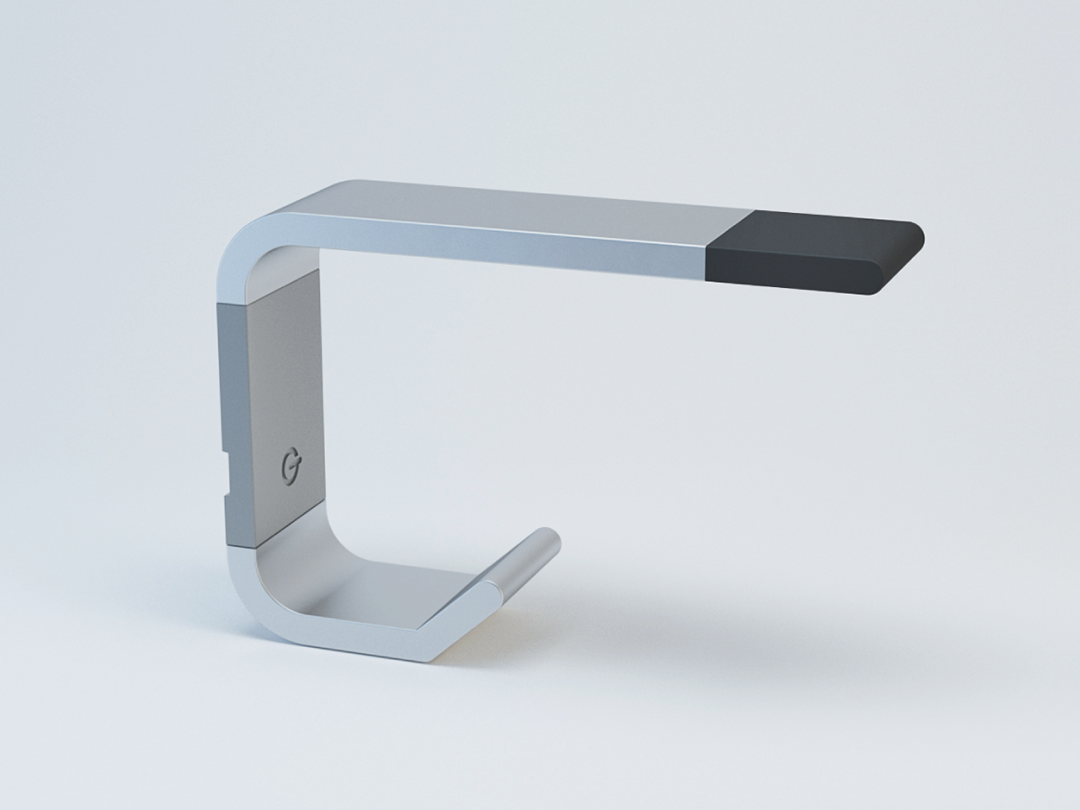

T – 330, 옷걸이, coat hook
옷걸이, coat hook
옷걸이 : 옷걸이 기능과 문을 닫을 때 화장실 문을 열고 닫을때, 벽과 부딧치면 손상되는 것을 막아주는 스토퍼 역할을 합니다.

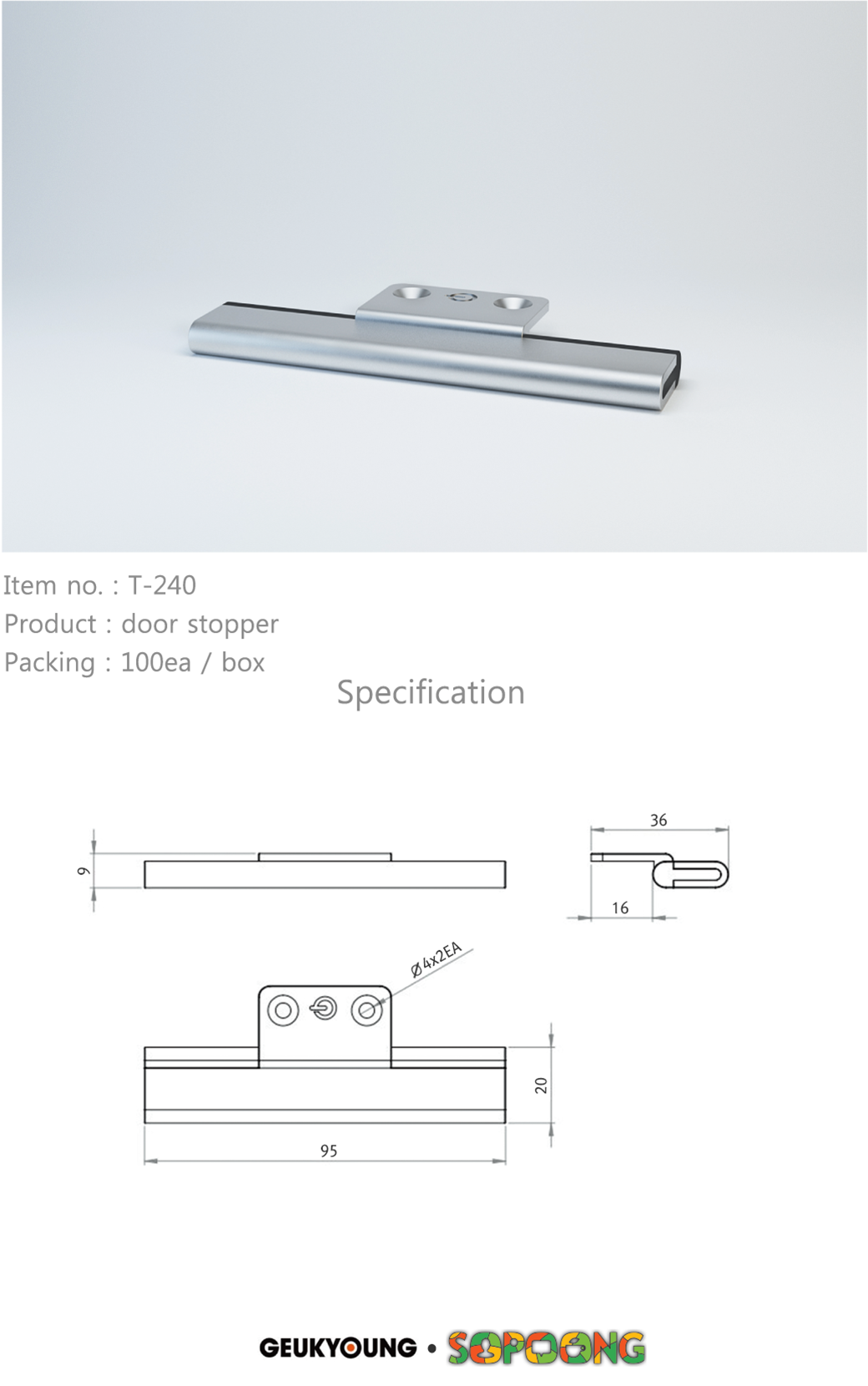

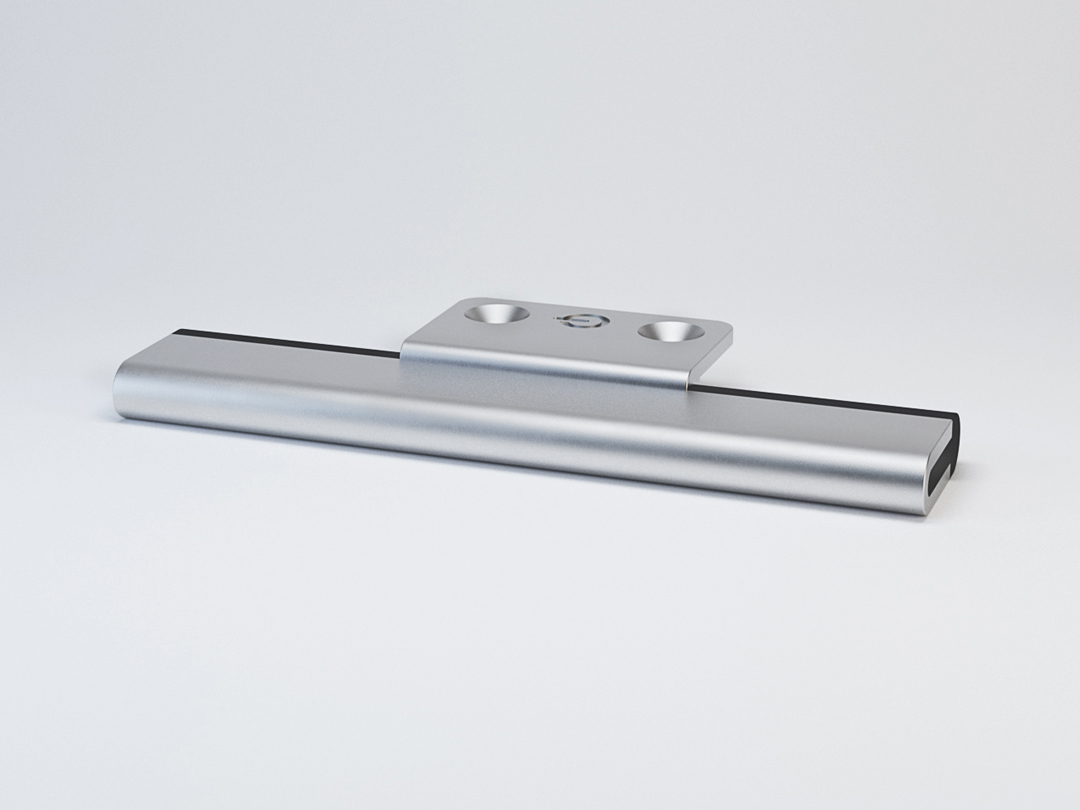

T – 240, 스토퍼, door stopper
스토퍼, door stopper
스토퍼 : 화장실 문이 반대로 제겨지면 경첩이 손상되거나 문이 망기지는 것을 방지하기 위해 사용하는 장치입니다.

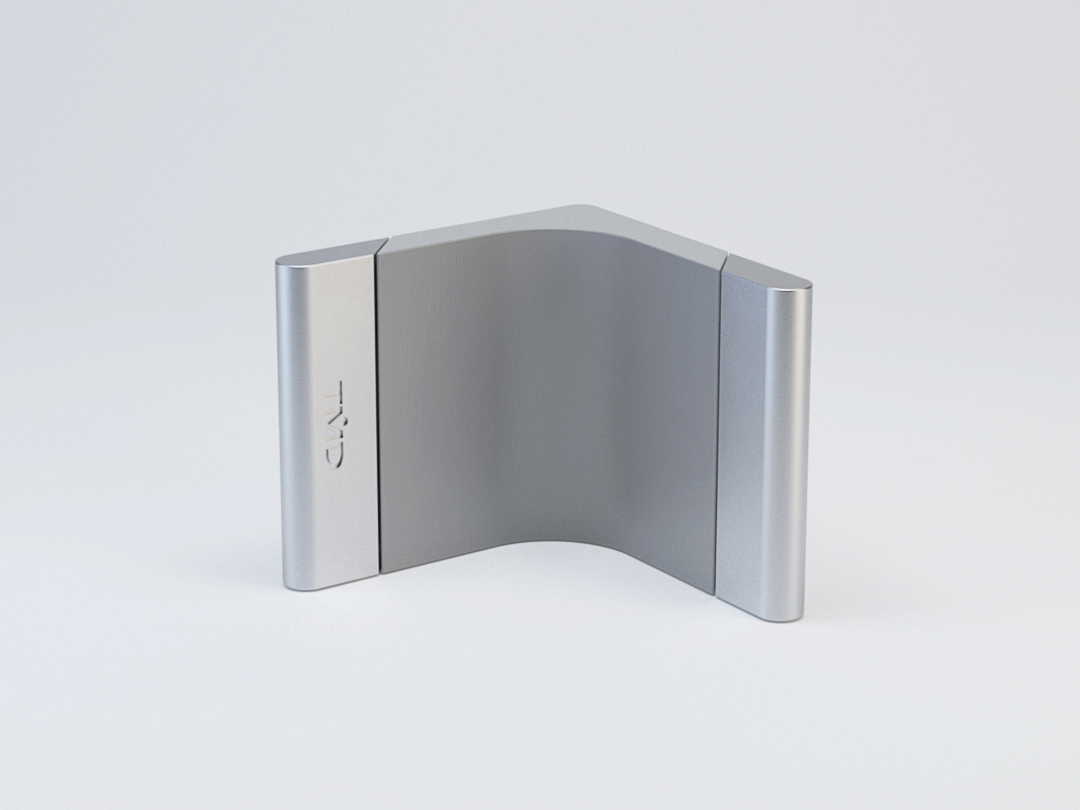

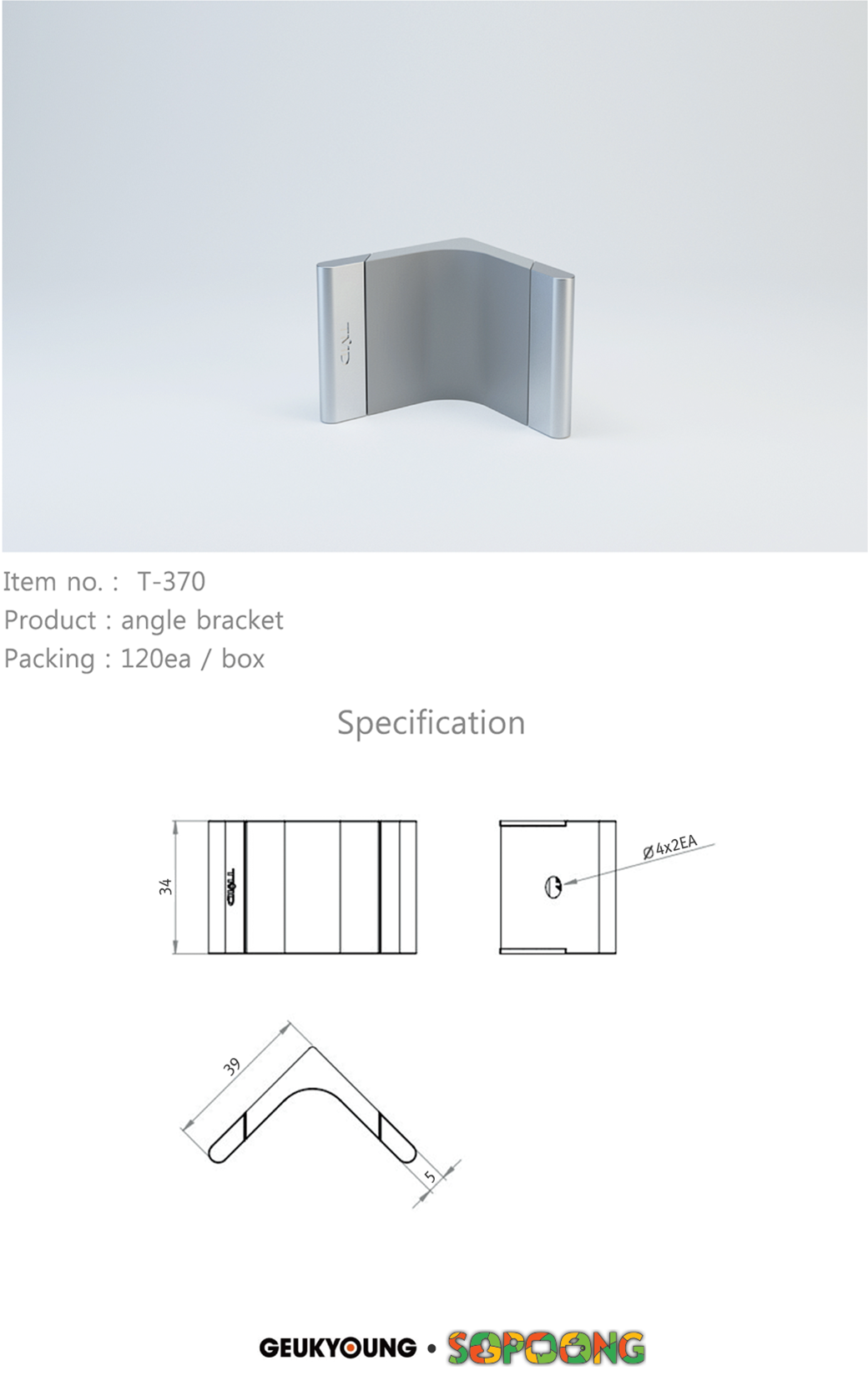

T – 370, 브라켓, angle bracket
브라켓, angle bracket
브라켓 : 큐비클 판넬을 벽에 고정하기 위해 사용하는 부속품으로, ㄱ자 형태의 브라켓이 있습니다.
기타 부속 : 연결부속(연결봉), 큐비클 부속이 묶여있는 세트 상품 등도 있습니다.
큐비클 부속 및 설치관련 정보
큐비클 재질 : 내부 심재로 파티클보드(방수PB), MDF, 코아합판과 같은 종류의 합판에 멜라민 소재의 표면재를 첩착하여 가공하며, 항균 기능이 있는 제품도 사용합니다.
큐비클 두께 및 규격 : 큐비클 가공은 보통 20mm 두께로 가공을 하지만, 특별한 요청이 있을 경우에 도어 두께를 30mm로 가공하는 경우, 큐비클부속도 30mm용으로 사용해야 합니다.
기본형 화장실 문 규격 : 600mm x 1,760mm으로 맞추어 제작하여 설치합니다.
큐비클 설치 : 설치 시 화장실 문을 좌경첩 또는 우경첩인지 경첩의 조립 방식을 결정해야 합니다.
그리고, 도어를 안으로 열리게 할것인지 또는 밖으로 열리게 설치 할것인지 결정하는 것아 중요하며, 현장에서 설치하는 방법에 따라 변경이 가능합니다.
